PS2 Slim и IDE HDD

Mordoc Дата: Вт, 04 Май 2021, 22:37 | Сообщение #91
Не зря его взяли
Сообщений: 318
Награды: 0  +
Замечания:  ±

Цитата
копать уже в сторону того, чтобы добиться 12V с самой приставки (повторюсь, например, через Step Up конвертер 5->12V, где 5V может браться как с USB, так и с сокета MultiAV видеовыхода) и оставить IDE HDD.
Неа! низя, с разъема 5V идет на стаб IC8207 ток 500mA

Цитата
- вот это логично и печально => делаем выводы что просто к слимке прикрутить саташный 2.5 винт тупо нельзя, и затея изначально была провальной
Можно! 2021 неудачный год, в следующем должно получится biggrin

Virtua Дата: Ср, 05 Май 2021, 01:41 | Сообщение #92
Подает надежды
Сообщений: 105
Награды: 0  +
Замечания:  ±
Цитата Mordoc ()
Можно!
-пруфы в студию
(хотя бы в 2022)

Mordoc Дата: Ср, 05 Май 2021, 04:58 | Сообщение #93
Не зря его взяли
Сообщений: 318
Награды: 0  +
Замечания:  ±

Цитата
-пруфы в студию
Так гугл отрубят попозже, пока работает, пруфов полно завались
вот https://line.17qq.com/articles/qgphwsqkky.html
еще https://archiwum.allegro.pl/oferta/playstation-2-slim-hdd-mod-i9957529968.html


Сообщение отредактировал Mordoc - Ср, 05 Май 2021, 05:04

archicharmer Дата: Ср, 05 Май 2021, 07:16 | Сообщение #94
Не проведешь
Сообщений: 1523
Награды: 2  +
Замечания:  ±
Цитата Mordoc ()
https://line.17qq.com/articles/qgphwsqkky.html
Выглядят красиво. Умеют же)
Цитата Mordoc ()
https://archiwum.allegro.pl/oferta/playstation-2-slim-hdd-mod-i9957529968.html
Ну а это монстр какой-то) Плата торчит) Да ещё и PS3 джой к нему каким-то макаром приделал) (ссылки мне нанадо, приделал и приделал, на слово поверю)))
Цитата Mordoc ()
с разъема 5V идет на стаб IC8207 ток 500mA
Это из MultiAV который, да? А для каких целей он тогда реализован среди контактов MultiAV?.. И 500mA - это мало будет для запитки IDE HDD или нет? Или как - если непосредственно в HDD (если ему надо было бы только 5V), то 500mA было бы норм, а для Step Up конвертера этого будет недостаточно, так?
Цитата Virtua ()
слабо понимаю всю суть  затеи и боюс что сам не потяну, но представляю итоговую реализацию - плойка-юсб провод - от него в блок конвертора - от него провод - в блок питания винта- от него провод в винт. Короч о5 приходим к  куче нагромождений
Не,
плойка-юсб провод - от него в блок конвертора - от него провод - в блок питания винта-  от него провод в винт (в молекс).
У тебя уже есть проводок (и опыт изготовления его), который "добывает" с USB порта приставки 5V.
Конвертер тот представляет из себя не какой-то громоздкий 'блок', а платку размером со флешечку. Вот так они (почти такие как на ссылке) выглядят у меня

- отпилил попку от пустой зажигалки и сделал в ней отверстие (скорее дырку:D) чтоб USB папка из неё выглядывал)
Там есть и чуть по-дороже, где вольтаж уже можно подрегулировать, да с вольтметром (который чей наверняка врёт...)

Вот лежат они у меня, а предназначения я им так и не придумал... кроме как для мода подставки под ноут, в которой два кулерка 12вольтовые запитываются от USB вот через такой конвертер. Ветерка от них по-боле, чем от 5вольтовых) Одному ноуту даже пригодилось, тому, у которого у его внутреннего кулера воздух подавался снизу, и эффект охлаждения заметный.
Прикрепления: 1110592.jpg(201.6 Kb)


PS4 CUH-1108A OFW 5.05
PS3 SuperSlim CECH-4208a OFW v.4.50 Cobra ODE
PS2 SCPH-77008a SLIM чиповка; припаян Y Pb Pr - компонент
PS2 SCPH-55004 FAT чиповка + orig SCPH-10281 Network Adapter SATA mod

Virtua Дата: Ср, 05 Май 2021, 14:10 | Сообщение #95
Подает надежды
Сообщений: 105
Награды: 0  +
Замечания:  ±
Цитата Mordoc ()
https://line.17qq.com/articles/qgphwsqkky.html
 ну круто, но чет какт совсем не информативно...

Цитата archicharmer ()
плойка-юсб провод - от него в блок конвертора  - от него провод в винт (в молекс).
чтот я опять не докурил - а зачем  в плойку юсб провод, если сам конвертер  с юсб - чей на прямую? - его в плойку от него 2 провода на молекс винта ( те которые 12в)
( или ИДЕ-винту в молекс надо и 12 и 5  сразу подавать???)

Затея конечно полностью перпендикулярна моим попыткам с сата ( да и винт оригинальный-ИДЕшный с играми  планировал чист под бэкап в сейф прятать на черный день), но  основной задачи достигает по сути, спасибо! smile

Конвертор заказал - бум тестить - отпишусь.
( ток немног страшновато его юзать  - он там юсб-гнездо плойки своей работой никак не спалит?)


Сообщение отредактировал Virtua - Ср, 05 Май 2021, 14:54

Mordoc Дата: Ср, 05 Май 2021, 20:43 | Сообщение #96
Не зря его взяли
Сообщений: 318
Награды: 0  +
Замечания:  ±

Цитата
Это из MultiAV который, да? А для каких целей он тогда реализован среди контактов MultiAV?.. И 500mA - это мало будет для запитки IDE HDD или нет? Или как - если непосредственно в HDD (если ему надо было бы только 5V), то 500mA было бы норм, а для Step Up конвертера этого будет недостаточно, так?
Откуда я знаю, всяких приблуд реализовано в MultiAV куча, в скарте используется для переключения, мало-мало, и напрямую и через повышайку

Цитата
плойка-юсб провод - от него в блок конвертора - от него провод - в блок питания винта-  от него провод в винт (в молекс)
Я бы не доверял характеристикам этого свистка, купите осциллограф сейчас можно недорого взять, и сами убедитесь что это все работает на честном слове, по хорошему нужен полноценный блок питания с линией на выходе как кардио у трупа, а у этой повышайки 100% дискотека, а если брать с USB только 5V то норм, кстати если чего БП уйдет в защиту, а этот брелок может не хило шугануть консоль посадив на землю 5V


archicharmer Дата: Ср, 05 Май 2021, 21:15 | Сообщение #97
Не проведешь
Сообщений: 1523
Награды: 2  +
Замечания:  ±
Цитата Virtua ()
зачем  в плойку юсб провод, если сам конвертер  с юсб - чей на прямую?
Верно. Видимо, на момент написания у меня в голове вертелся образ платы без USВ)) Несмотря на фото прикреплённое в этом же посте))
Цитата Virtua ()
его в плойку от него 2 провода на молекс винта ( те которые 12в)( или ИДЕ-винту в молекс надо и 12 и 5  сразу подавать???)
Да, от конвертера сразу на винт. А вот нужны ли сразу 12 и 5 вольт в молексе, тебе придётся выяснить на практике спалив консоль к куям
Цитата Mordoc ()
всяких приблуд реализовано в MultiAV куча, в скарте используется для переключения, мало-мало, и напрямую и через повышайку
Точняк, в SCART'е для RGB. А вот у меня есть 5RCA->HDMI конвертер нативных разрешений, для запитки которого нужны 5V. И вот запитки пятью вольтами из сокета MultiAV для него недостаточно (ампеража по-видимому). А с USB порта приставки достаточно.
Цитата Mordoc ()
Я бы не доверял характеристикам этого свистка, ... это все работает на честном слове, по хорошему нужен полноценный блок питания с линией на выходе как кардио у трупа, а у этой повышайки 100% дискотека, а если брать с USB только 5V то норм, кстати если чего БП уйдет в защиту, а этот брелок может не хило шугануть консоль посадив на землю 5V
Да, это настораживает.
Цитата Virtua ()
Конвертор заказал - бум тестить - отпишусь.

Несколько поторопился. Хоть я вскользь и упоминал в том посте, но не обращал на него должного внимания конкретно - есть такого же смысла свисток с потенциометром и вольтметром, немногим дороже того бестолкового.

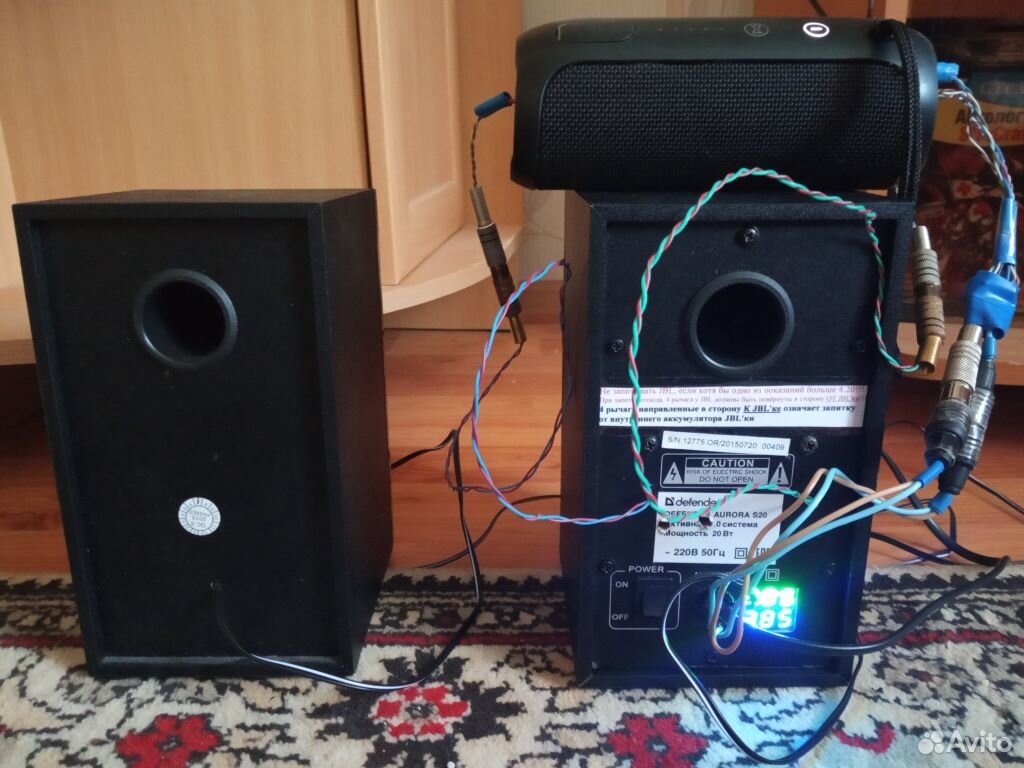

Всё же, эти конвертеры не стоит недооценивать - я взял два подобного смысла одинаковых конвертера - преобразователь переменного тока в постоянный с потенциометром на понижение вольтажа. Есть у меня JBL Flip 3 и Defender Aurora S20, которые я между собой сделал симбиоз с их участием.

Сколько месяцев, никаких нареканий не слыхивал. Ни помех, ни шумов, ни тресков, ни перепадов в громкости, ни провалов при басах. Разве что показания вольтметров меняются в зависимости от температуры где всё это хозяйство находится. И не подумайте, что оно только дома в комнате работает когда его никто не трогает)) - не раз носил в гости выпендрица, брал в сад в беседку.

Продолжая тему в обсуждении ситуации с запиткой Step Up конвертера для IDE HDD с порта PS2 - всё же, риск есть. Конвертер нужно спрятать от повреждений и внешних "раздражителей". Ну и какой-нить предохранитель в цепь воткнуть... знать бы какой) И как))
И, да:
Цитата Virtua ()
куда в приставке их паять предлагалось? есть версия схемы с припаянными?

- куда паять те три недостающих контакта, видимо, у нас не подскажут. Схему для своей модели приставки с распайкой для IDE приблуды искать где-то в другом месте.


PS4 CUH-1108A OFW 5.05
PS3 SuperSlim CECH-4208a OFW v.4.50 Cobra ODE
PS2 SCPH-77008a SLIM чиповка; припаян Y Pb Pr - компонент
PS2 SCPH-55004 FAT чиповка + orig SCPH-10281 Network Adapter SATA mod


Virtua Дата: Чт, 06 Май 2021, 15:30 | Сообщение #98
Подает надежды
Сообщений: 105
Награды: 0  +
Замечания:  ±
Цитата archicharmer ()
Несколько поторопился. Хоть я вскользь и упоминал в том посте, но не обращал на него должного внимания конкретно - есть такого же смысла свисток с потенциометром и вольтметром, немногим дороже того бестолкового.
 Таааак....
 Вот  этот что ли над было?  - так мне кажеться что первый бестолковый, так второй - такой ж бестолковый тока + экранчик. Как б для конкретного т случая что в первом сразу 12в выдется, а во втором эти 12 надо выставлять как я понимаю
Или речь еще о каком т другом?

archicharmer Дата: Чт, 06 Май 2021, 21:54 | Сообщение #99
Не проведешь
Сообщений: 1523
Награды: 2  +
Замечания:  ±
Цитата Virtua ()
Вот  этот что ли над было?
Да, можно конкретно вот оттуда.
Цитата Virtua ()
так мне кажеться что первый бестолковый, так второй - такой ж бестолковый тока + экранчик. Как б для конкретного т случая что в первом сразу 12в выдется, а во втором эти 12 надо выставлять как я понимаю
Здрасте) Этот конвертер лучче не тем, что на нём экранчик) Вот придёт бестолковый, а там не 12В, а 11.2В. А? Чё будешь делать?!? - локти кусать) А здесь потенциометр, регулятор выходного напряжения (вертушок там над синим прямоугольником потенциометром возвышается), с помощью чего можно выставить подходящее для работы напряжение, и регулировать его при его недостатках (с которыми я желаю тебе не столкнуться). Что тебе понадобится - вольтметр. Не тот что экран, а прибор. Замерь напряжение 12V сколько выдаёт твой блок питания, что ты до этого всё это время запитывал свой IDE HDD или SATA конвертер и выстави в точности такое же значение на конвертере (опять же, смотря не на экран конвертера, а на экран мультиметра). Как выставишь, уже можно действовать по плану запитки IDE HDD.
А вообще... такие конвертеры советуют запитывать двухамперными AC->DC адаптерами на ~220V->5V, а не USB портами...


PS4 CUH-1108A OFW 5.05
PS3 SuperSlim CECH-4208a OFW v.4.50 Cobra ODE
PS2 SCPH-77008a SLIM чиповка; припаян Y Pb Pr - компонент
PS2 SCPH-55004 FAT чиповка + orig SCPH-10281 Network Adapter SATA mod

Mordoc Дата: Чт, 06 Май 2021, 22:39 | Сообщение #100
Не зря его взяли
Сообщений: 318
Награды: 0  +
Замечания:  ±
https://aliexpress.ru/item/4000544635931.html

Output Power: 3W(Max)

а у вас можно матерится?
