Дополнительное охлаждение PS2 FAT
hameleonick Дата: Вт, 01 Сен 2009, 10:58 | Сообщение #1
Мы сами не местные
Сообщений: 24
Награды: 0  +
Замечания:  ±
Для начала напомню, что все действия вы производите с чистым умом и заземленными руками)). Ответственность с похвалой) за проделанную работу возлагается ТОЛЬКО НА ВАС!!!

Для начала нам понадобится cooler, лично я выбрал бесшумную модель с подсветкой, которая ставится обычно на обдув корпуса.

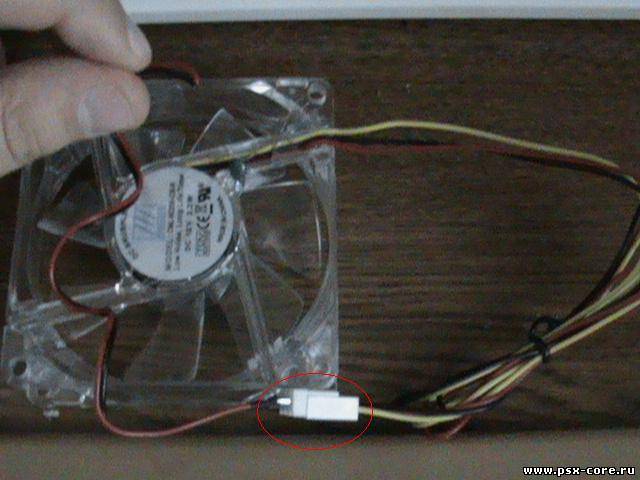

Мне повезло, и в комплекте с cooler-ом у меня шел переходник на разъем питания (который обычно подключается к CD/DVD или винтам IDE). Необходимо отрезать два провода возле самого коннектора, выглядеть это будет примерно так.

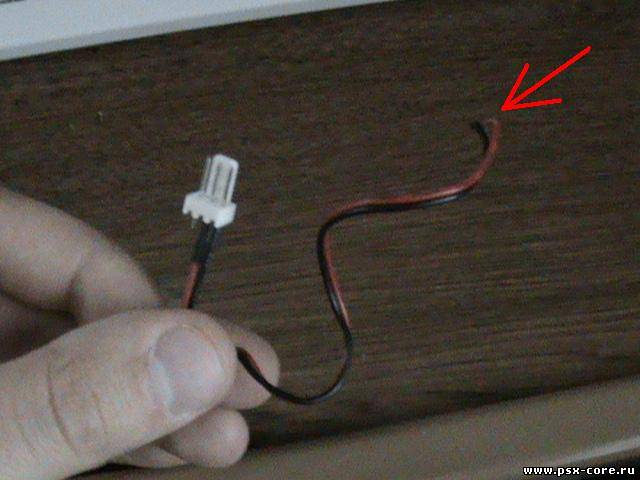

Если у вас нет в комплекте данного переходника, то вам нужно будет отрезать коннектор непосредственно на самом cooler-ре. Плюс данного переходника в том, что мы можем отключить cooler (или заменить его) не разбирая саму консоль и не работая при этом паяльником.

И так… для работы cooler-ра нам необходимо 12В, что бы подобраться к необходимым точкам нам необходимо разобрать консоль (как разбирается консоль расписывать не буду) и добраться к плате «питания». В разных версиях толстушки может быть по-разному, лично в моем случае плата была размещена элементами наружу, хотя не исключено, что может быть и на оборот. Вынимаем плату, смотрим размещение коннектора (для соединения с «материнской» платой – в него вставляется 4 «штыря»). Теперь поворачиваем плату элементами от себя, как показано на фото.

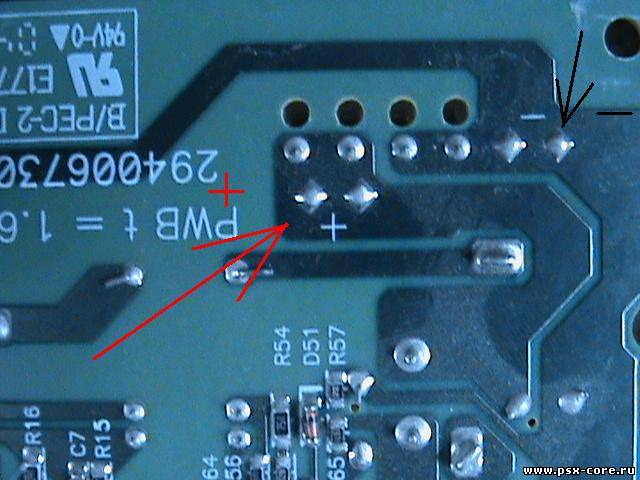

Вы можете увидеть 4 отверстия для соединения. Теперь посмотрим внимательнее… можем увидеть надписи «+» и «-» туда нам и нужно подпаять наш коннектор или непосредственно сам cooler (если вы припаиваете cooler, то сначала сделайте отверстие в верхней крышке консоли, при том провода cooler-а должны быть уже продеты через нее)

После чего вставляем плату питание на ее родное место и осторожно прокладываем провод на противоположную сторону консоли.
В данный момент вы можете уже собрать всю консоль кроме верхней крышки, поскольку она нам еще понадобится.

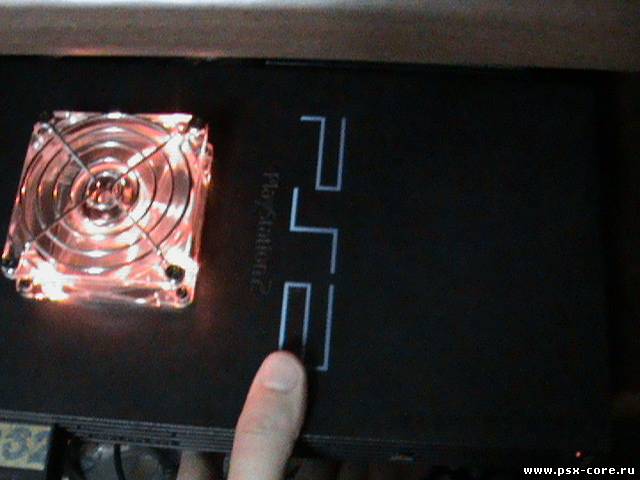

Теперь смотрим размещение радиатора в консоли и на верхней крышке в нужном месте прикладываем ваш cooler. Далее обводим его контур карандашом и делаем метки на тех местах, куда должны будут вкручиваться винты. Потом (лично я ) делал отверстия для винтов саморезом (естественно подходящего диаметра). Теперь, нам необходимо сделать отверстие для подачи прохладного воздуха). Для этого откладываем от контура, который вы провели по 1см (в зависимости от cooler-а) с каждой стороны (внутрь) и проводим еще один контур. Далее вырезаем чем то горячим внутренний контур. Все неровности зачищаем и подключаем через коннектор (если есть такая возможность ) сам cooler и прикручиваем его к консоли.
Вот и все!!!

Как только вы подадите питание (режим красной лампочки) cooler будет крутиться и подсвечиваться. Желаю удачи!

Прикрепления: 2679617.jpg(138Kb) · 6185805.jpg(50Kb) · 0712893.jpg(54Kb) · 6048413.jpg(72Kb) · 7446639.jpg(60Kb)


В этом мире лжи и лицемерия уже так трудно кого-нибудь обмануть...


Dr_Quake Дата: Вт, 01 Сен 2009, 13:54 | Сообщение #2
Подает надежды
Сообщений: 147
Награды: 0  +
Замечания:  ±
Неэстетично, кулер с подсветкой будет светиться и откровенно мешать если даже не бликовать.

hameleonick Дата: Вт, 01 Сен 2009, 14:12 | Сообщение #3
Мы сами не местные
Сообщений: 24
Награды: 0  +
Замечания:  ±
Quote (Dr_Quake)
Неэстетично, кулер с подсветкой будет светиться и откровенно мешать если даже не бликовать.

Тут уже как говорится на вкус и цвет) Можно вообще без подсветки брать... просто мне лично не мешает, а нравится


В этом мире лжи и лицемерия уже так трудно кого-нибудь обмануть...


BoSonOfPirate Дата: Вт, 01 Сен 2009, 14:31 | Сообщение #4
Не зря его взяли
Сообщений: 275
Награды: 0  +
Замечания:  ±
мне понравилось лови плюс

pewpew motherfuc@er

NVS Дата: Вт, 01 Сен 2009, 17:24 | Сообщение #5
Не проведешь
Сообщений: 2058
Награды: 0  +
Замечания:  ±
Это по-нашему!

PSone 102, PlayStation 9002, PlayStation2 77004, PlayStation3 CECH-2508A YLOD-FREE, Sony Ericsson G700, MD Walkman MZ-NH600, Cybershot DSC T3 сломалсо(( , MDR V700 DJ, Reader PRS-T1

hameleonick Дата: Вт, 01 Сен 2009, 17:30 | Сообщение #6
Мы сами не местные
Сообщений: 24
Награды: 0  +
Замечания:  ±
Спасибо)

В этом мире лжи и лицемерия уже так трудно кого-нибудь обмануть...


NVS Дата: Вт, 01 Сен 2009, 18:00 | Сообщение #7
Не проведешь
Сообщений: 2058
Награды: 0  +
Замечания:  ±
Только смысл этих переделок неизвестен. Наверное стоковый кулер сильно гремит?

PSone 102, PlayStation 9002, PlayStation2 77004, PlayStation3 CECH-2508A YLOD-FREE, Sony Ericsson G700, MD Walkman MZ-NH600, Cybershot DSC T3 сломалсо(( , MDR V700 DJ, Reader PRS-T1

hameleonick Дата: Вт, 01 Сен 2009, 18:08 | Сообщение #8
Мы сами не местные
Сообщений: 24
Награды: 0  +
Замечания:  ±
Quote (NVS)
Наверное стоковый кулер сильно гремит?

Нет! дополнительного шума фактически нету... я специально выбрал безшумный куллер)

Quote (NVS)
Только смысл этих переделок неизвестен

Ну) доп охлаждение + модер.дизайн.)) Тут уже как говорится если интересно, что то этакое с консолью поделать) то можно))))


В этом мире лжи и лицемерия уже так трудно кого-нибудь обмануть...

Kastl Дата: Вт, 01 Сен 2009, 18:17 | Сообщение #9
Не проведешь
Сообщений: 1525
Награды: 0  +
Замечания:  ±
ну красиво smile
Но вопрос: для чего же доп. охлаждение? Ведь там и так на нагревы все расчитано


PS1 SCPH-9002 OFW
PSP Slim & Lite 2008 Piano Black
PlayStation Vita 3g/wi-fi рсн-1108
PlayStation 3 Slim CECH-4208C PAL 500GB OFW 4.60

hameleonick Дата: Вт, 01 Сен 2009, 18:23 | Сообщение #10
Мы сами не местные
Сообщений: 24
Награды: 0  +
Замечания:  ±
Quote (Kastl)
Но вопрос: для чего же доп. охлаждение? Ведь там и так на нагревы все расчитано

Скажу честно :
1-е увидел в инет магазине продавалось доп охлаждение, подключалось через ЮСБ и стоило достаточно таки не слабо (зарадилась мысль о своем))))

2-е бывает достаточно жарко)


В этом мире лжи и лицемерия уже так трудно кого-нибудь обмануть...
